Hướng dẫn thực hành để chọn đèn LED sân bóng đá: Từ tiêu chuẩn và thông số kỹ thuật đến bố cục

Giới thiệu

Đối với các sân bóng hoạt động vào ban đêm, hệ thống chiếu sáng là thành phần quan trọng quyết định cả tỷ lệ sử dụng lẫn trải nghiệm người dùng. Khi lựa chọn hệ thống chiếu sáng LED, nhiều người quản lý cơ sở chỉ tập trung vào công suất và giá cả; do đó, các không gian hoàn thiện thường gặp phải các vấn đề như chói, độ sáng không đồng đều, nhấp nháy nghiêm trọng và độ sáng đầu ra suy giảm nhanh chóng. Chiếu sáng thể thao vượt xa chiếu sáng ngoài trời tiêu chuẩn; nó đòi hỏi độ chính xác cấp công nghiệp-về kiểm soát ánh sáng, góc chiếu và độ ổn định khi vận hành. Dựa trên kinh nghiệm thực tế của dự án, chúng tôi phác thảo các yếu tố chính cần cân nhắc khi lựa chọn hệ thống chiếu sáng LED cho sân bóng đá.

Làm rõ yêu cầu của bạn: Phân loại sân bóng của bạn là gì?

Bước đầu tiên trong việc lựa chọn đèn LED cho sân bóng đá không phải là tập trung vào các thiết bị chiếu sáng mà là xác định rõ ràng vai trò và mục đích sử dụng của sân. Theo *Tiêu chuẩn thiết kế và thử nghiệm chiếu sáng địa điểm thể thao* (JGJ 153-2016) của đất nước tôi, các tình huống sử dụng khác nhau yêu cầu các tiêu chuẩn chiếu sáng và thông số kỹ thuật rất khác nhau. Việc nhắm tới các tiêu chuẩn cao một cách mù quáng sẽ dẫn đến lãng phí ngân sách, trong khi các tiêu chuẩn quá thấp lại không đáp ứng được nhu cầu hoạt động.

Khuyến nghị thực hiện:Đối với phần lớn các sân thể thao thương mại (5-một bên-, 7-một bên{6}}và tiêu chuẩn 11-một bên) hoạt động chủ yếu trên cơ sở cho thuê vì lợi nhuận, việc duy trì mức độ chiếu sáng 200–300 lux mang lại tỷ lệ chi phí-hiệu suất tốt nhất. Phạm vi này đảm bảo người chơi có thể theo dõi rõ ràng quỹ đạo của quả bóng trong khi chạy nước rút và giảm thiểu một cách hiệu quả cả chi phí mua đèn chiếu sáng ban đầu lẫn chi phí điện liên tục.

Bạn phải hiểu rõ 5 thông số cốt lõi này

• Hiệu ứng ánh sáng và công suất

Thông thường, mọi người có xu hướng đo độ sáng dựa trên công suất. Tuy nhiên, trong kỷ nguyên LED, cách tiếp cận này hoàn toàn không chính xác. Độ sáng được đo bằng lumen (Lm), trong khi hiệu suất năng lượng được đo bằng hiệu suất phát sáng (Lm/W).

Hiện tại, các thiết bị chiếu sáng LED công suất-chất lượng cao-thấp trên thị trường có thể mang lại hiệu suất phát sáng chỉ từ 80–100 Lm/W, trong khi hệ thống chiếu sáng thể thao chuyên nghiệp từ-các nhà sản xuất cấp-hàng đầu hoặc các thiết bị sử dụng-chip chất lượng cao-có thể đạt được 130–150 Lm/W. Điều này có nghĩa là để đạt được cùng mức độ sáng, một bộ đèn 400W có hiệu suất phát sáng cao có thể thay thế hoàn toàn một bộ đèn 600W có hiệu suất thấp, giúp tiết kiệm ngay 33% chi phí điện.

• Góc chùm tia và đường cong phân bố chùm tia

Đèn pha thương mại tiêu chuẩn (chẳng hạn như đèn dùng để chiếu sáng kiến ​​trúc) phát ra ánh sáng trải đều; nếu được lắp ở độ cao 10–15 mét phía trên sân thể thao, ánh sáng sẽ phân tán đáng kể trong không khí, làm cho bầu trời có vẻ sáng hơn mặt đất hoặc tạo ra ánh sáng chói lóa, chói mắt. Đèn sân vận động LED chuyên nghiệp phải có tính năng phân bổ ánh sáng không đối xứng (thiết kế chùm tia-bù đắp) hoặc thấu kính góc hẹp-đến-trung bình-chính xác, chính xác (ví dụ: kết hợp các góc 15 độ , 30 độ , 45 độ và 60 độ ). Những thấu kính này hướng từng chùm ánh sáng một cách chính xác vào các khu vực cụ thể trên sân, đảm bảo độ đồng đều chiếu sáng cao trên mặt đất đồng thời ngăn chặn ánh sáng tràn vào các khu dân cư gần đó.

• Độ chói (GR)

Trong các trận đấu, các cầu thủ thường xuyên phải nhìn lên để nhận những đường chuyền dài, cao; nếu kiểm soát độ chói không đủ, việc nhìn lên trên có thể gây ra điểm mù thị giác nhất thời, điều này không chỉ làm giảm hiệu suất mà còn làm tăng đáng kể nguy cơ chấn thương khi chơi thể thao. Các thiết bị chiếu sáng thể thao-chất lượng cao kết hợp các thiết kế cấu trúc chuyên dụng-chẳng hạn như tấm che chống chói- sâu, cửa chớp hoặc thấu kính vi mô-chống chói-lăng kính-để duy trì nghiêm ngặt Xếp hạng độ chói (GR) dưới 50.

• Chỉ số hoàn màu (CRI/Ra) và độ nhấp nháy

Chỉ số hoàn màu (CRI) xác định độ chính xác của việc tái tạo màu. Đối với các sân giải trí tiêu chuẩn, CRI (Ra) Lớn hơn hoặc bằng 70 là đủ; tuy nhiên, đối với các cơ sở trường học hoặc sân "lan truyền" thường được sử dụng để quay các video ngắn, nên sử dụng các thiết bị có CRI (Ra) lớn hơn hoặc bằng 80 để đảm bảo tông màu da tự nhiên và sân cỏ xanh rực rỡ trong ảnh và video. Ngoài ra, trình điều khiển ánh sáng phải không bị nhấp nháy-(với độ sâu điều chế dưới 3%); nếu không, các dải nhấp nháy màu đen dễ nhận thấy sẽ xuất hiện khi quay ở chế độ chuyển động chậm hoặc sử dụng-máy ảnh tốc độ cao.

• Xếp hạng bảo vệ (IP) và cấu trúc tản nhiệt

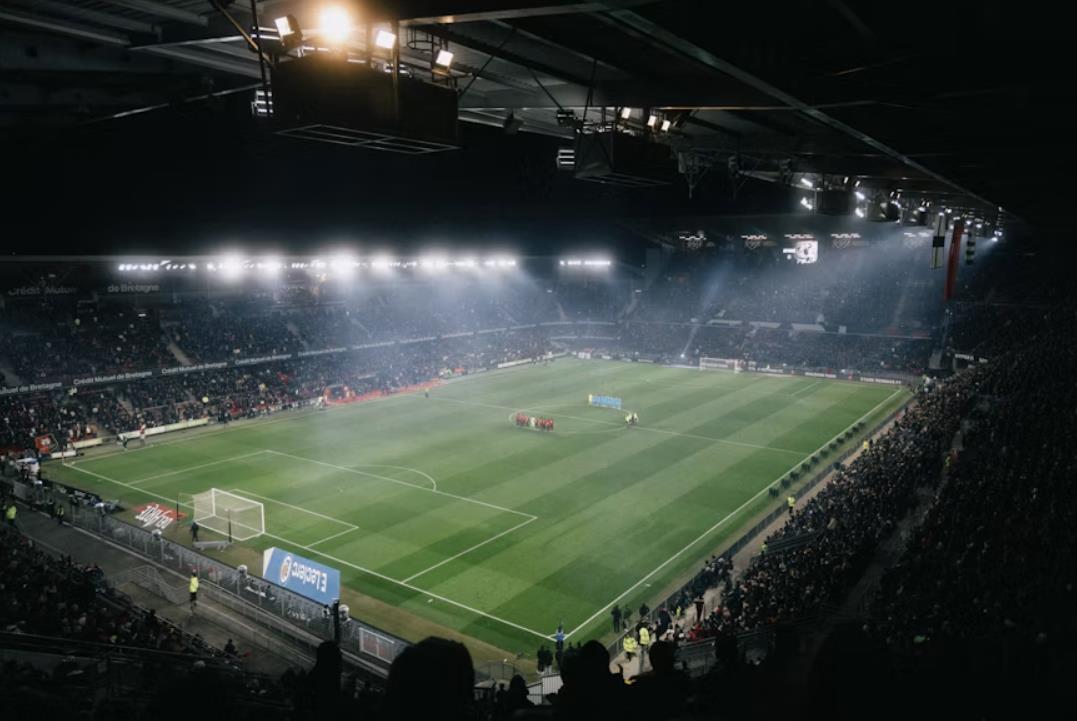

Thiết bị chiếu sáng sân bóng đá ngoài trờiphải chịu được sự khắc nghiệt của mưa lớn, nhiệt độ cao và gió mạnh quanh năm-, yêu cầu mức bảo vệ chống xâm nhập IP66. Hơn nữa, nhiệt độ cao là kẻ thù của đèn LED; đối với các thiết bị có công suất cao-, khả năng tản nhiệt kém dẫn đến "giảm lumen" nghiêm trọng (độ sáng giảm một nửa chỉ sau một năm sử dụng). Khi mua, hãy chú ý kỹ đến thiết kế tản nhiệt: các thiết bị có cấu trúc đối lưu mở kiểu tổ ong-nhôm nguyên chất, tổ ong{6}}hoặc công nghệ ống dẫn nhiệt bằng đồng mang lại tuổi thọ dài hơn nhiều so với những thiết bị có vỏ bọc kín, giá rẻ.

Sơ đồ thiết kế: Sự kết hợp lý tưởng giữa cột đèn và bố trí chiếu sáng

Ngay cả với đèn chất lượng cao,-không thể đạt được ánh sáng hiệu quả nếu không có bố cục phù hợp. Các sân bóng đá nghiệp dư và bán chuyên nghiệp-chủ yếu sử dụng hai cách bố trí ánh sáng sau:

• Phương pháp chiếu sáng hai-phía (chiếu-cực)

Đây là giải pháp phổ biến nhất cho các sân thể thao vừa và nhỏ-(5-một-một bên và 7 bên) trong cộng đồng và trường học. Các cột đèn được bố trí đối xứng dọc theo hai cạnh dài của sân.

• Sân Futsal:Thường được trang bị hai cột đèn ở mỗi bên (tổng cộng bốn cột), với chiều cao cột từ 8–10 mét; mỗi cột chứa hai đèn LED 150W–200W.
• 7-cân một bên:Thường được trang bị ba cột đèn ở mỗi bên (tổng cộng sáu cột), cao 10–12 mét, mỗi cột gắn hai đèn LED 200W–300W.

Ghi chú:Các cột đèn không được đặt trực tiếp trên đường cuối sân và góc ngắm của đèn lắp đặt so với mặt đất phải vượt quá 45 độ để tránh chói lóa cho người chơi chạy dọc theo các cạnh.

• Thiết lập hệ thống chiếu sáng bốn góc-

Phương pháp này chủ yếu phù hợp với các sân bóng đá có 11-a{6}}một bên tiêu chuẩn. Một cột buồm cao (thường từ 18–25 mét trở lên) được dựng ở mỗi góc trong số bốn góc của sân. Một dãy đèn-bao gồm bốn đến mười đèn pha thể thao chùm sáng rộng,-công suất cao-(500W–1000W)-được gắn trên mỗi cột. Ưu điểm của cấu hình này là khu vực chơi không có vật cản và ánh sáng được chiếu vào trong từ bốn điểm cao, mang lại sự đồng nhất tổng thể đặc biệt và cảm giác sâu sắc.

Chi phí{0}}Phân tích lợi ích: Đèn halogen kim loại truyền thống so với đèn LED chuyên nghiệp hiện đại

Khi cải tạo các sân thể thao cũ hoặc đối mặt với ngân sách eo hẹp để xây dựng các sân mới, các nhà điều hành thường do dự về việc có nên chọn đèn halogen kim loại-truyền thống (đèn phóng điện cường độ-cao) chỉ để tiết kiệm chi phí mua sắm ban đầu hay không. Dưới đây là so sánh lợi ích kinh tế thực tế, dựa trên trường 7-một mặt tiêu chuẩn (được tính trên tuổi thọ 50.000 giờ với chi phí điện là 1 RMB mỗi kWh):

Khuyến nghị sản phẩm:

Dòng JR508 chuyên nghiệp của JR LightingĐèn sân vận động bóng đá LEDcung cấp dải công suất từ ​​400W đến 2400W và hiệu suất phát sáng cao lên tới 150 lm/W, giúp giảm đáng kể chi phí điện. Sử dụng nguồn sáng nhập khẩu cao cấp từ Osram hoặc Philips, dòng sản phẩm này đạt Chỉ số hoàn màu (CRI) cao Ra > 90, tái tạo trung thực màu sắc tự nhiên của sân cỏ. Được trang bị-trình điều khiển cấp cao nhất (chẳng hạn như Inventronics) hỗ trợ điều chỉnh độ sáng thông minh DALI 2.0, đèn sử dụng thấu kính chuyên nghiệp-từ 10 độ đến 90 độ và bao gồm tùy chọn 60 độ không đối xứng-để đảm bảo kiểm soát ánh sáng chính xác và chiếu sáng-không bị chói. Với vỏ bằng nhôm đúc-chống ăn mòn{16}}và khả năng bảo vệ đạt tiêu chuẩn IK08/IP66-, những chiếc đèn này chịu được mưa lớn và nhiệt độ cao, khiến chúng trở thành giải pháp mạnh mẽ,{20}}tất cả trong-cho các sân vận động bóng đá cỡ lớn và vừa.

Câu hỏi thường gặp (FAQ)

Tóm lại

Khi lựa chọnĐèn LED cho sân bóng đá, avoid focusing solely on wattage and price. The key is to prioritize fixtures with high luminous efficacy (>130 lm/W) và các thiết kế chuyên nghiệp có tính năng phân bổ ánh sáng không đối xứng và kiểm soát độ chói, phù hợp với mục đích sử dụng của trường (ví dụ: 200–300 lux cho các cơ sở thương mại hoặc nghiệp dư). Trong quá trình triển khai, hãy yêu cầu nhà sản xuất cung cấp báo cáo mô phỏng chiếu sáng DIALux để đảm bảo khả năng chiếu sáng đồng đều-trên mặt đất và được nhà sản xuất bảo hành từ 3–5 năm; Cách tiếp cận này đảm bảo tiết kiệm năng lượng, vận hành-không cần bảo trì và mang lại sự thoải mái về mặt thị giác cho người chơi{10}}ngăn chặn ánh sáng chói.
